QGIS 기초 공부하기 : 2.2 벡터 레이어 심볼 생성하기 ②

QGIS

urbanlr 2022. 1. 7. 15:19

SMALL

이 포스트에서 사용되는 연습용 데이터는 아래에서 다운로드 가능합니다.

(0) 기본 정보

- 점, 선, 면 마다 심볼레이어의 타입을 다르게 지정할 수 있음

- 심지어 우리가 별도로 원하는 모양을 생성해서 지정할 수 있음

- 본 포스터에서는 점, 선, 면 유형별 심볼을 생성하는 방법을 알아보도록 하자

(1) Point(점) 심볼 레이어

- place 레어어 외의 레이어를 모두 체크해제

- place 레이어의 심볼 속성을 변경

- 심볼 레이어에서 단순 마커를 선택한 후, 심볼레이어 유형의 드랍다운 메뉴를 살펴보자

- 다양한 옵션들을 살펴보고, 사용자가 적합하다고 생각하는 스타일의 심볼을 선택

- 여기서는 단순 마커를 선택하여, 흰색 외곽선에 초록색 채우기

- 크기는 3.00, 획 너비는 0.5로 설정해보자

(2) line(선) 심볼 레이어

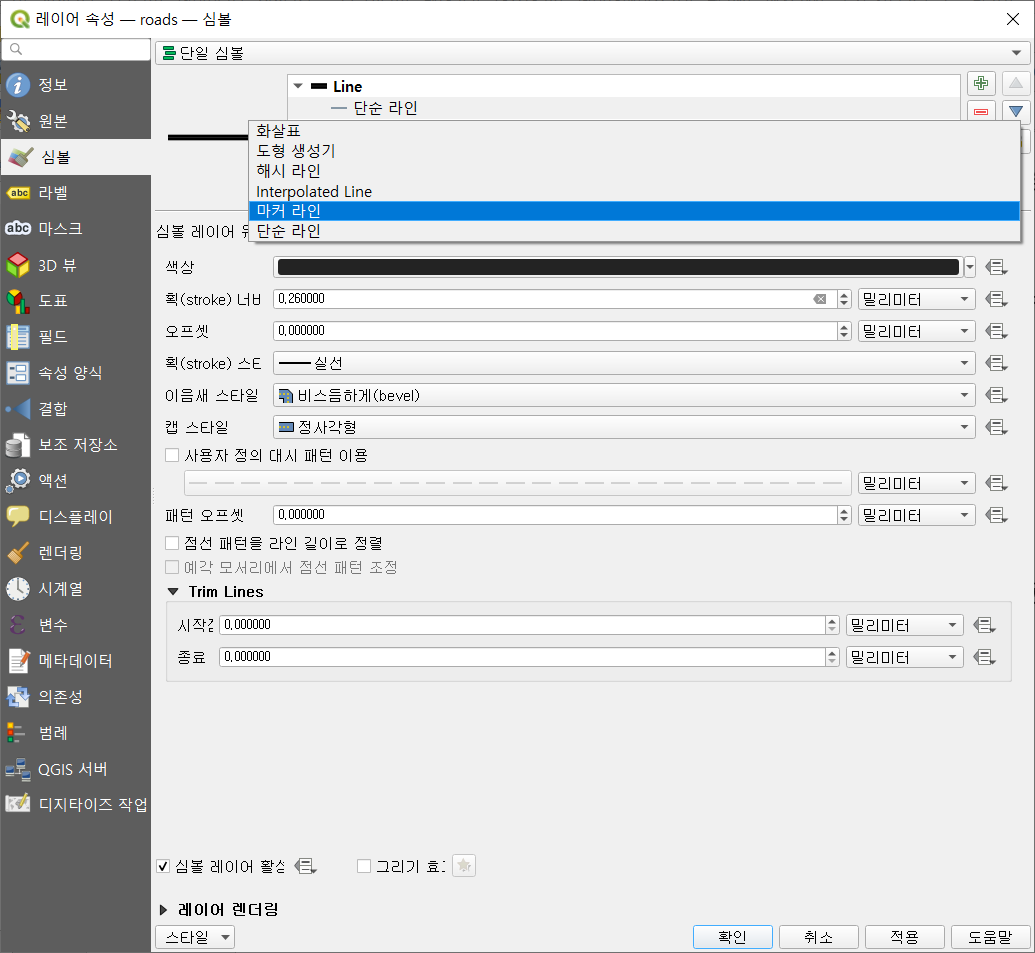

- road 레이어의 심볼 레이어 유형에서 마커 라인을 선택해보자

- 심볼레이어 중 단순 마커를 선택하고 아래 그림과 같이 설정해보자

- 심볼 레이어 중 마커라인을 클릭하여 간격을 1.00으로 설정

- 확인을 클릭하여 맵 상에 어떻게 표현되는지 살펴보자

(3) Polygon(면) 심볼 레이어

- water 레이어의 심볼 레이어 유형을 살펴보자

- 여러 유형들을 살펴본 후, 원하는 유형을 선택하여 심볼을 수정해보자

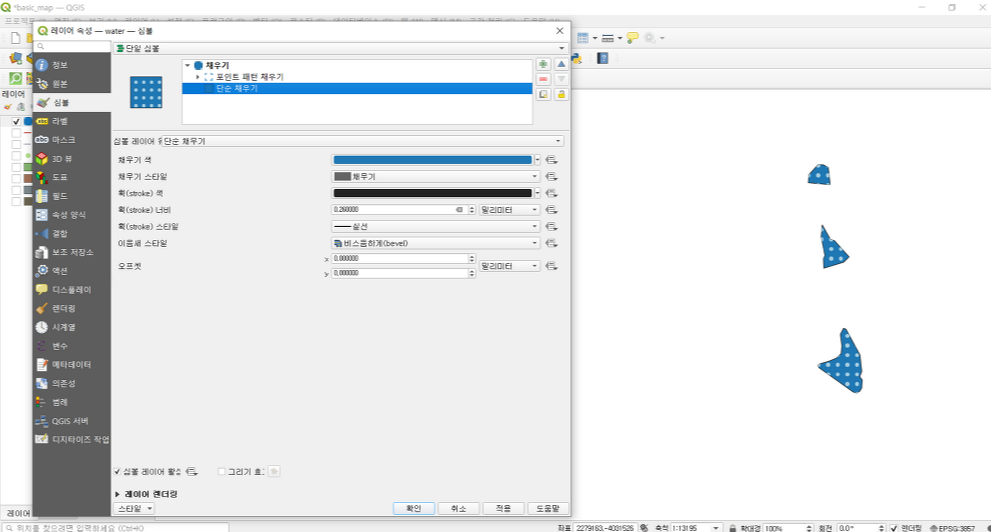

- 여기서는 포인트 패턴 채우기를 선택한 후 다음과 같이 설정해보자

- 일반적인 단순채우기로 새 심볼 레이어를 추가해보자

- 어두운 파란색 경계선을 가진 동일한 밝은 파란색으로 변경

- 아래쪽 화살표를 클릭하여 단순 채우기를 포인트 패턴 채우기 아래쪽으로 이동

- 확인을 눌러 맵상에 표현된 상태를 살펴보자
